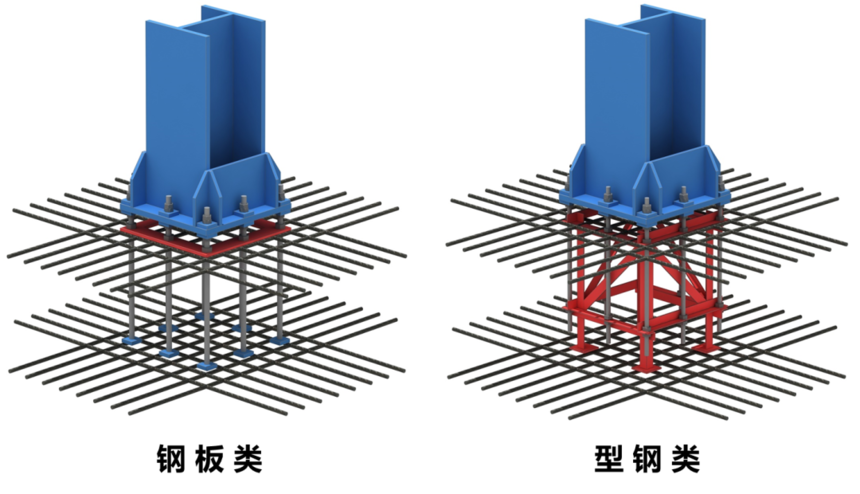

劲性结构中钢结构的常见节点形式与安装注意事项劲性结构施工过程中由于与土建、机电、幕墙等专业交叉最为繁杂与密集，钢结构与各专业的节点正确处理尤为重要，今天就和大家来分享一下劲性结构中钢结构的常见节点形式与安装注意事项。 Q1 常见锚栓支架节点有哪些？

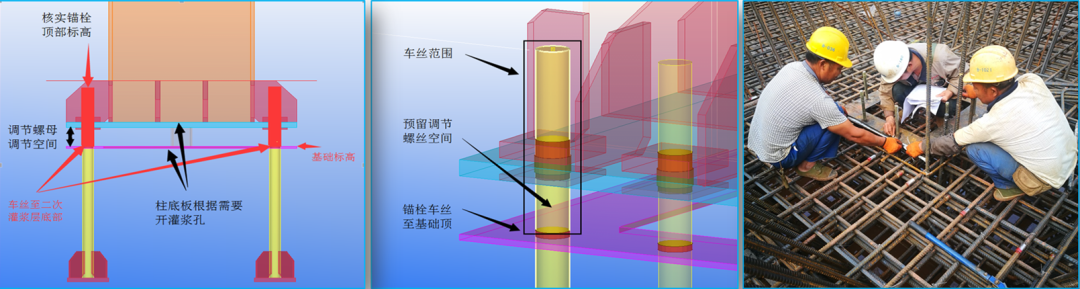

Q2 锚栓支架节点有哪些安装注意事项？ 柱脚施工时，可能发生由于锚栓车丝长度不够引起螺栓无法拧紧的问题，为防止此类问题，施工时要复核锚栓顶部标高，同时要确保车丝长度足够。

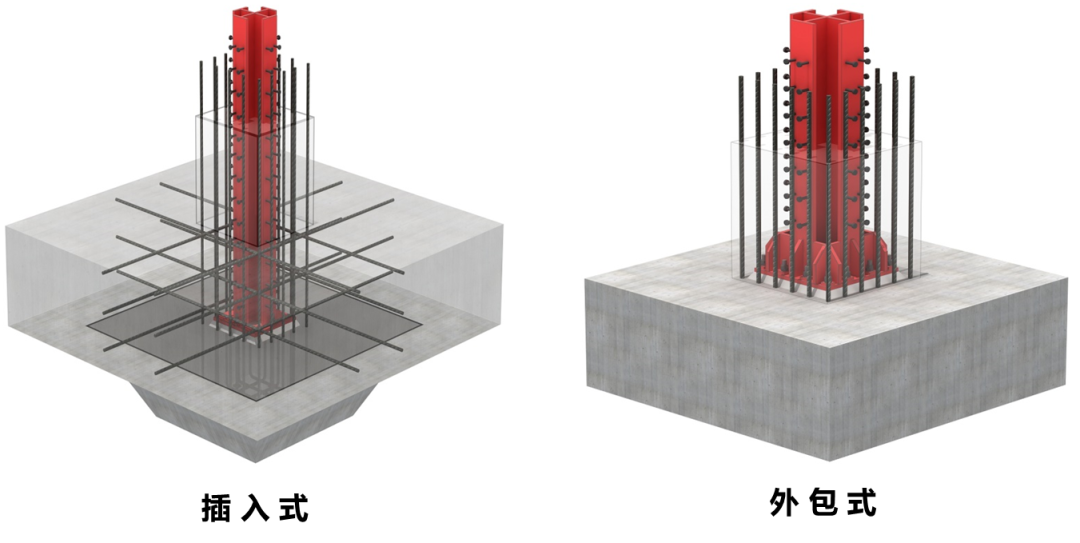

Q3 常见柱脚节点有哪些？ 劲性结构柱脚主要有插入式和外包式，插入式柱脚施工时先浇筑部分混凝土让锚栓固定，混凝土养护达到规定强度后立首节钢柱，再二次灌入细石混凝土；外包式柱脚施工时，先预埋锚栓，锚栓与底板混凝土一次性浇筑，养护达到规定强度后再立钢柱。

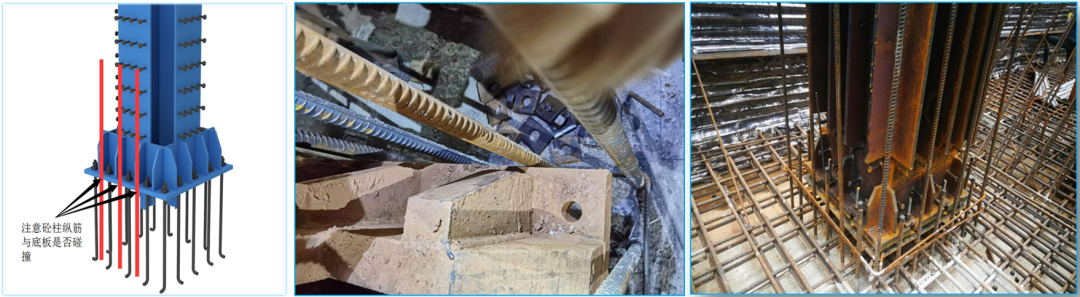

Q4 柱脚节点有哪些安装注意事项？ 柱脚施工时土建纵筋先绑扎，原设计有时柱脚尺寸过大，首节钢柱施工时可能发生无法下落的问题。为防止此类问题，一是可与设计沟通，将柱脚底板挖槽，让柱纵筋通过；二是可将前面所述的锚栓支架板做的比柱底板四边稍微大10-15mm。
Q5 常见砼梁-钢柱节点有哪些？ 砼梁-钢柱连接节点主要有两种，一是采用钢牛腿，二是采用钢筋套筒。需要特别说明的是，钢结构所用套筒与土建所用连接套筒材质不同，钢结构所用套筒为一级可焊套筒。

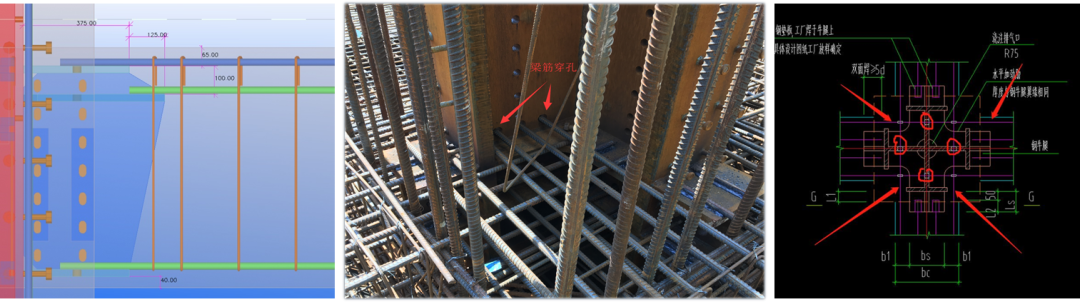

Q6 砼梁-钢柱节点有哪些规范要求？ 采用钢牛腿连接时，若钢筋与连接板采用单面焊，焊缝有效长度最少10D(梁纵筋植筋)，若采用双面焊，焊缝有效长度最少5D,且钢牛腿腹板若高度方向开孔截面超过20%，需补强；采用开孔穿入时，混凝土梁面筋穿过支座中心处的钢筋数量不得少于总数的50%。

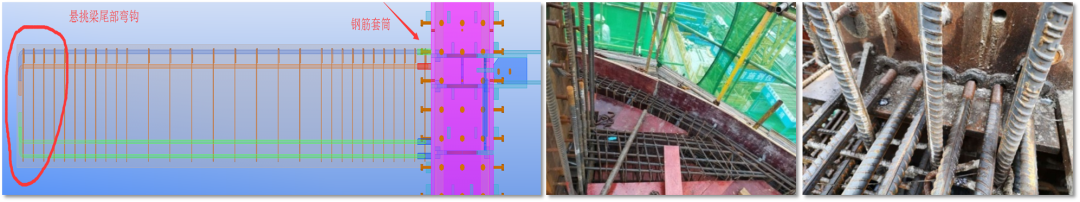

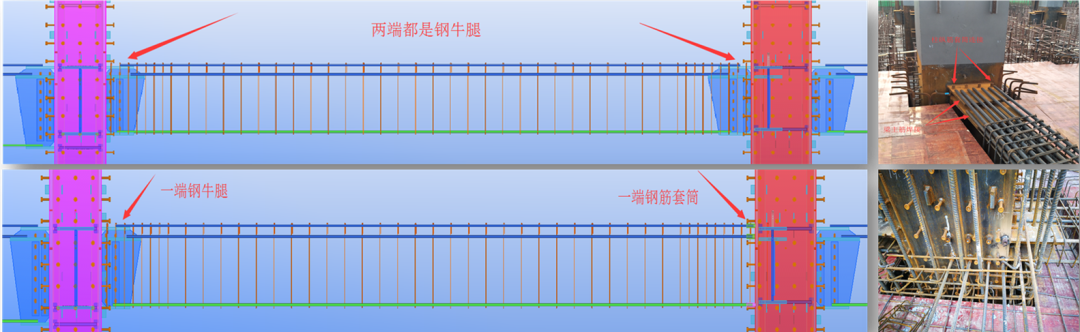

Q7 砼梁-钢柱节点有哪些安装注意事项？ 对于两端都有支座的混凝土梁，可两端都使用钢牛腿，也可一端采用钢牛腿，另一端采用钢套筒。但对于悬挑梁，需特别注意其尾部是否有弯钩，对于尾部有弯钩的悬挑钢梁，不能采用套筒连接，否则钢筋拧入时尾部弯钩会碰撞，钢筋无法拧入。

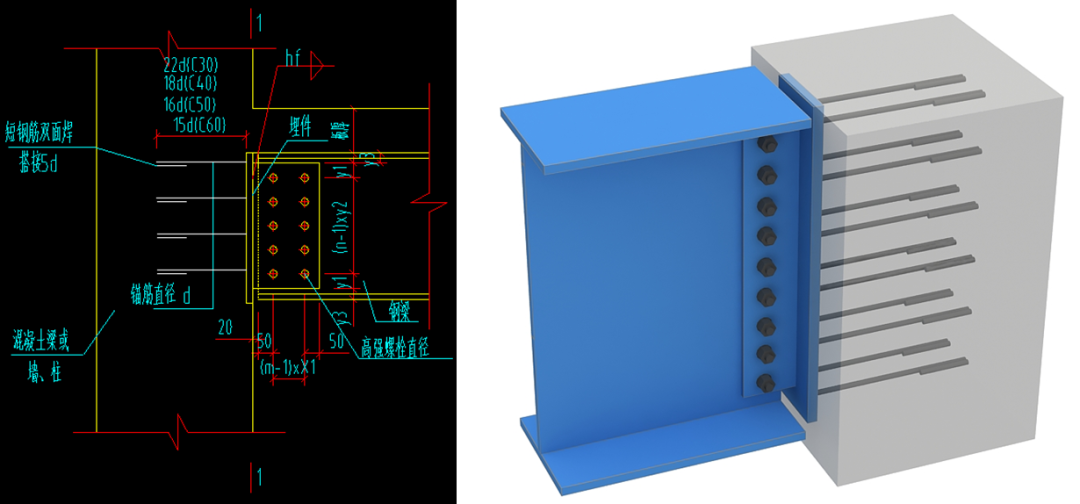

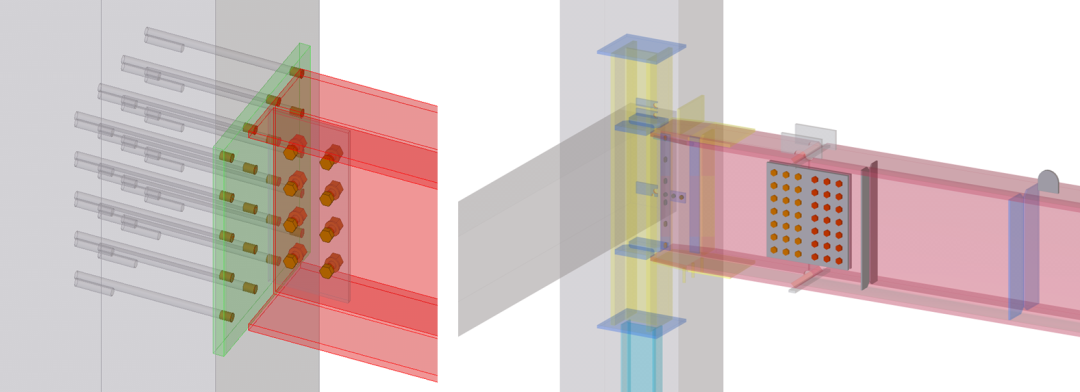

Q8 常见钢梁-混凝土柱节点有哪些？ 根据受力不同，钢梁与混凝土柱或核心筒墙主要采用各种形式的埋件或钢柱连接。

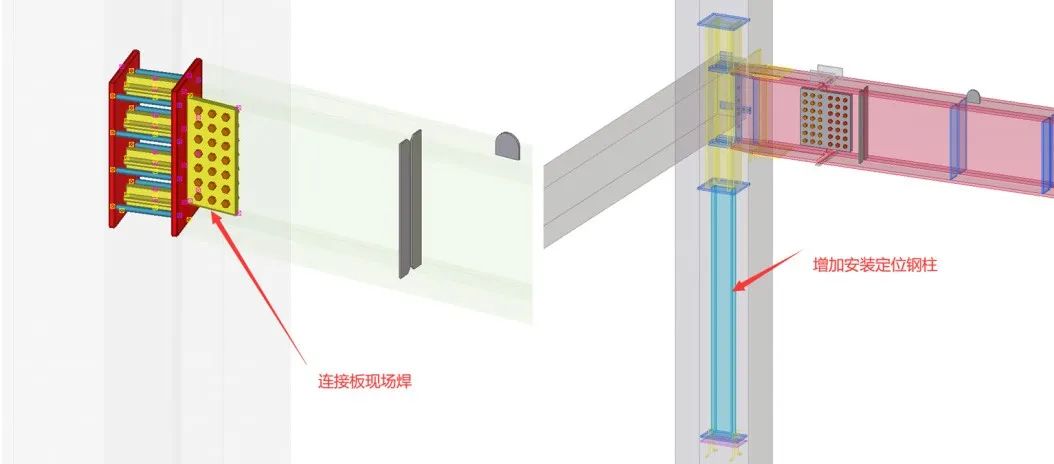

Q9 砼钢梁-混凝土柱节点有哪些安装注意事项？ 采用埋件连接时，钢梁与埋件连接的节点板不要焊在埋件上，否则很可能由于施工误差，钢梁与连接板安装不上而造成现场返工。采用短柱连接时，短柱下方最好进行施工验算，看是否需要增加安装定位钢柱，消除施工安全隐患。

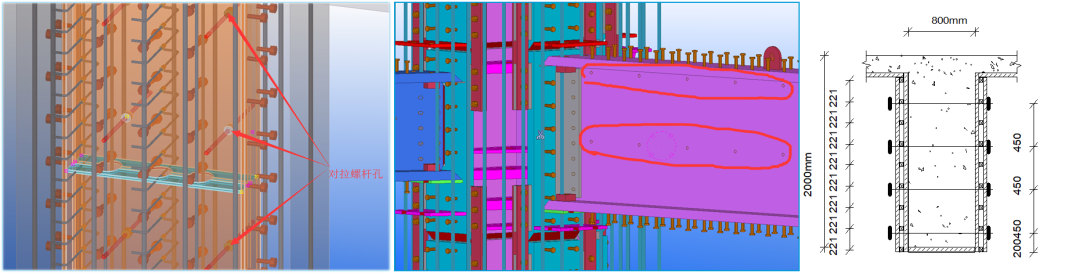

Q10 劲性钢柱、钢梁还需提前考虑哪些安装注意事项？ 对于较大截面的混凝土梁与柱，土建安装模板时，往往会采用对拉螺杆进行固定，节点深化时，需提前与土建沟通好开孔大小及间距，方便模板安装与固定。
劲性结构相较于其他结构施工交叉多、速度慢，希望以上的分享对大家以后遇到劲性结构时有所帮助！
